Ένα διάγραμμα εγκατάστασης αντλίας θερμότητας χρησιμεύει ως οπτικό σχέδιο, που απεικονίζει τη διαμόρφωση και τις συνδέσεις ενός συστήματος αντλίας θερμότητας . Αυτά τα διαγράμματα είναι απαραίτητα τόσο για τους επαγγελματίες όσο και για τους ιδιοκτήτες σπιτιού για να κατανοήσουν την εγκατάσταση, εξασφαλίζοντας αποτελεσματική λειτουργία και συντήρηση {{ η λειτουργικότητα του συστήματος .
Ποιες πληροφορίες περιλαμβάνουν ένα διάγραμμα εγκατάστασης της αντλίας θερμότητας;
Ένα ολοκληρωμένο διάγραμμα εγκατάστασης αντλίας θερμότητας περιλαμβάνει συνήθως:
Τοποθέτηση εσωτερικών μονάδων: Ιδανική τοποθεσία μέσα στον χώρο διαβίωσης, συμπεριλαμβανομένων των εκκαθάρισης τοίχων και των ύψη τοποθέτησης .
Εξωτερική τοποθεσία μονάδας: Συστάσεις για απόσταση από δομές, κάθαρση ροής αέρα και προστασία από στοιχεία .
Διαδρομές γραμμής ψυκτικού: σαφής ένδειξη του τρόπου με τον οποίο οι γραμμές χαλκού πρέπει να δρομολογούνται μεταξύ εσωτερικών και εξωτερικών μονάδων .
Ηλεκτρικές συνδέσεις: Σχέδια καλωδίωσης για θερμοστάτες, τροφοδοτικά, πίνακες ελέγχου και αποσύνδεση ασφαλείας .
Σύστημα αποστράγγισης: σωστή δρομολόγηση γραμμών αποστράγγισης συμπυκνωμάτων για την πρόληψη της βλάβης του νερού ή της ανάπτυξης μούχλας.
Κατεύθυνση ροής αέρα: αγωγούς ή κατευθύνσεις εξαερισμού, ειδικά για συστήματα κεντρικής αντλίας θερμότητας, για βελτιστοποίηση της κυκλοφορίας αέρα .
Βασικά εξαρτήματα που απεικονίζονται σε διαγράμματα αντλίας θερμότητας
Τόσο η εγκατάσταση όσο και τα σχηματικά διαγράμματα επισημαίνουν τα κρίσιμα στοιχεία ενός συστήματος αντλίας θερμότητας:
Συμπιεστής: Λειτουργεί ως καρδιά του συστήματος, κυκλοφορώντας ψυκτικό και διευκολύνοντας τη μεταφορά θερμότητας .
Πηνίο συμπυκνωτή: Οι απελευθερώσεις απορροφούν τη θερμότητα στον επιθυμητό χώρο ή στο μέσο .
Πηνίο εξατμιστή: απορροφά θερμότητα από την πηγή, ξεκινώντας τη διαδικασία μεταφοράς θερμότητας .
Βαλβίδα επέκτασης: Ρυθμίζει τη ροή ψυκτικού μέσου, εξασφαλίζοντας τη βέλτιστη πίεση και θερμοκρασία .
Βαλβίδα αναστροφής: Ενεργοποιεί το σύστημα να εναλλάσσεται μεταξύ των λειτουργιών θέρμανσης και ψύξης .
Χειριστής αέρα: Διανέμει ρυθμισμένο αέρα σε όλο το κτίριο .
Γραμμές ψυκτικού: Συνδέστε εσωτερικές και εξωτερικές μονάδες, επιτρέποντας την κυκλοφορία ψυκτικού .
Η κατανόηση αυτών των στοιχείων είναι ζωτικής σημασίας για την ερμηνεία τόσο της εγκατάστασης όσο και των σχηματικών διαγραμμάτων, εξασφαλίζοντας τη σωστή ρύθμιση και λειτουργία .
Ερμηνεία σχηματικών διαγραμμάτων αντλίας θερμότητας
Ένα σχηματικό διάγραμμα αντλίας θερμότητας παρέχει μια λεπτομερή αναπαράσταση των εσωτερικών λειτουργιών του συστήματος . απεικονίζει τη ροή του ψυκτικού μέσου μέσω διαφόρων συστατικών, επισημαίνοντας τον θερμοδυναμικό κύκλο:
Εξάτμιση: Το ψυκτικό ψυκτικό απορροφά τη θερμότητα από την πηγή, μετατρέποντας από υγρό σε αέριο .
Συμπίεση: Ο συμπιεστής αυξάνει την πίεση και τη θερμοκρασία του αερίου ψυκτικού .
Συμπύκνωση: Το ψυκτικό μέσο απελευθερώνει θερμότητα στην περιοχή προορισμού, επιστρέφοντας σε υγρή μορφή.
Επέκταση: Η βαλβίδα επέκτασης μειώνει την πίεση του ψυκτικού, ψύξη πριν από την επανένταξή του στον εξατμιστή .
Αυτός ο κύκλος είναι συνεχής, επιτρέποντας στην αντλία θερμότητας να μεταφέρει αποτελεσματικά τη θερμότητα.

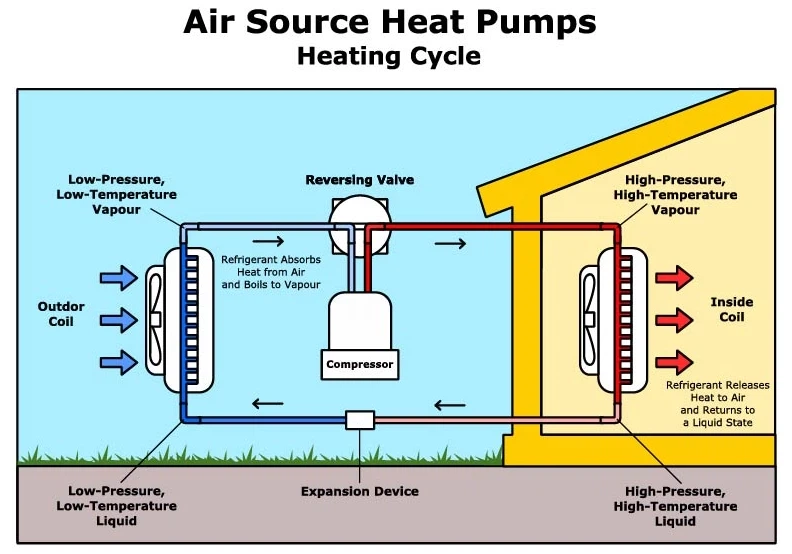

Αυτό το διάγραμμα δείχνει πώς λειτουργεί μια αντλία θερμότητας .
Πρακτικές εφαρμογές διαγραμμάτων αντλίας θερμότητας
Για τους ιδιοκτήτες σπιτιού και τους τεχνικούς, αυτά τα διαγράμματα είναι ανεκτίμητα εργαλεία:
Εγκατάσταση: καθοδηγεί την κατάλληλη τοποθέτηση και σύνδεση των εξαρτημάτων .
Αντιμετώπιση προβλημάτων: Βοηθήστε στον εντοπισμό και τη διόρθωση των προβλημάτων του συστήματος .
Συντήρηση: Βοηθά σε ρουτίνα ελέγχους και συντήρηση .
Με την εξοικείωση με τον εαυτό του τόσο με την εγκατάσταση όσο και με τα σχηματικά διαγράμματα, μπορεί κανείς να διασφαλίσει ότι η αντλία θερμότητας λειτουργεί με απόδοση αιχμής .
Συχνές ερωτήσεις εγκατάστασης αντλίας θερμότητας
1. Τι χρησιμοποιείται για ένα διάγραμμα εγκατάστασης αντλίας θερμότητας;
Ένα διάγραμμα εγκατάστασης αντλίας θερμότητας είναι οπτικά ο οπτικά ο τρόπος με τον οποίο τα εξαρτήματα ενός συστήματος αντλίας θερμότητας θα πρέπει να τοποθετηθούν και να συνδεθούν κατά τη διάρκεια της εγκατάστασης . εξασφαλίζει σωστή εγκατάσταση, ειδικά για τους χρήστες DIY ή τους επαγγελματίες HVAC που εκτελούν ενσωμάτωση συστήματος ή μεταχειρισμένα .}}}}}}}}}
2. Πώς διαφέρει ένα σχηματικό διάγραμμα αντλίας θερμότητας από ένα διάγραμμα εγκατάστασης;
Ενώ ένα διάγραμμα εγκατάστασης παρουσιάζει συνδέσεις φυσικής τοποθέτησης και καλωδίωσης, ένα σχηματικό διάγραμμα της αντλίας θερμότητας απεικονίζει την εσωτερική ροή ψυκτικού, ηλεκτρικών διαδρομών και λειτουργική λογική . είναι πιο επικεντρωμένη στο πώς λειτουργεί το σύστημα παρά πώς συναρμολογείται .}}}}
3. Χρειάζομαι ένα σχηματικό διάγραμμα για να διατηρήσω την αντλία θερμότητας μου;
Ναι . Ένα σχηματικό διάγραμμα της αντλίας θερμότητας είναι εξαιρετικά χρήσιμο κατά τη διάρκεια της συντήρησης ρουτίνας ή κατά τη διάγνωση των προβλημάτων . επιτρέπει στους τεχνικούς να εντοπίζουν τα κυκλώματα, να εντοπίζουν ελαττωματικά εξαρτήματα και να κατανοούν πώς κάθε μέρος επηρεάζει την απόδοση του συστήματος .}}}}}}}}
4. Μπορώ να εγκαταστήσω μια αντλία θερμότητας ακολουθώντας ένα διάγραμμα;
Δεν είναι εξ ολοκλήρου . ενώ ένα διάγραμμα εγκατάστασης αντλίας θερμότητας παρέχει κρίσιμη καθοδήγηση, η επιτυχής εγκατάσταση απαιτεί επίσης γνώση της ηλεκτρικής ασφάλειας, των τοπικών κωδικών, του χειρισμού ψυκτικού και του HVAC βέλτιστες πρακτικές . συνιστάται να συμβουλευτείτε ή να προσλάβετε έναν πιστοποιημένο τεχνικό.
5. Υπάρχουν διαφορετικοί τύποι διαγραμμάτων για διαφορετικά συστήματα αντλίας θερμότητας;
Απολύτως . Τα διαγράμματα ποικίλλουν ανάλογα με τον τύπο της αντλίας θερμότητας-η πηγή αέρα, η πηγή γείωσης, οι μίνι-splits, κλπ.
Επαγγελματικό vs . εγκατάσταση DIY
Ενώ ένα διάγραμμα εγκατάστασης αντλίας θερμότητας είναι απίστευτα χρήσιμο για τους χρήστες DIY, ορισμένες γραμμές φόρτισης ψυκτικού μέτρου ή υψηλής τάσης θα πρέπει να αντιμετωπίζονται μόνο με πιστοποιημένους επαγγελματίες HVAC . πάντα συμβουλευτείτε τους τοπικούς σας κωδικούς και τις οδηγίες του κατασκευαστή πριν προχωρήσετε {{5} info@powerworldhp.com . Μείνετε συντονισμένοι!
